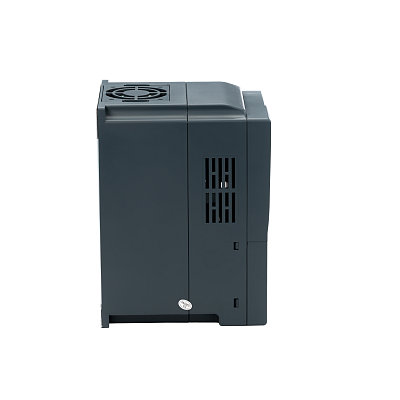

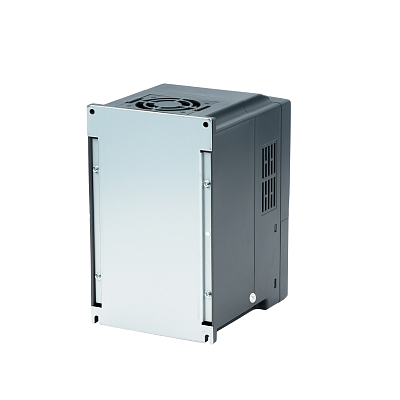

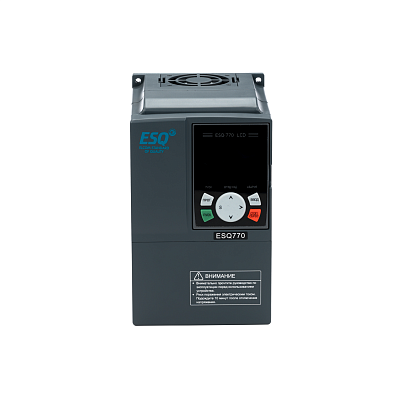

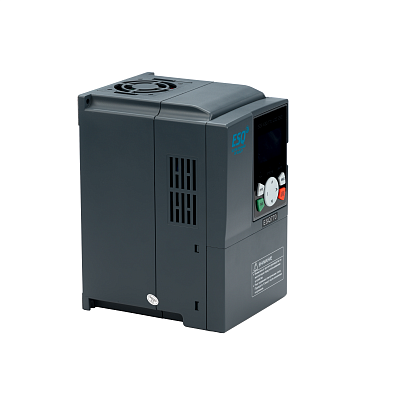

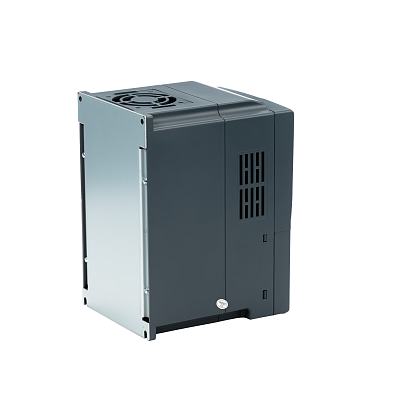

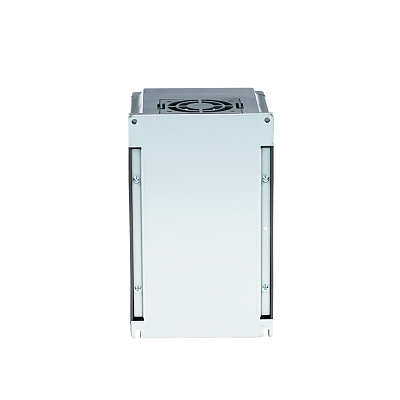

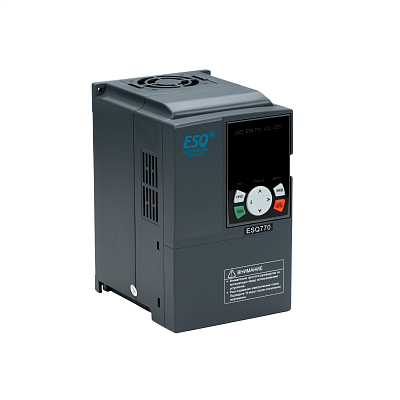

Частотный преобразователь ESQ-770-4T0055G/0075P

Для печати

Технические характеристики

Производитель	ESQ
Мощность (кВт)	5.5
Мощность подключаемого двигателя (кВт)	5.5/7.5
Напряжение (В)	380
Выходной ток (А)	13/17
Степень защиты (IP)	20
Протокол связи ModBus	есть
Работа с энкодером	опционально
Тип нагрузки	тяжёлая
Тип нагрузки	общепромышленная
Дискретные входы	6
Габариты (ШхВхГ, мм)	110х190х150
Протокол Profibus DP	нет
Съёмный пульт	есть
Тип электродвигателя	трехфазный

Описание
Опции

Универсальный векторный преобразователь частоты, в том числе и для инерционных нагрузок

Назначение:

Предназначен для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления

Преимущества:

Интерфейс RS-485 Modbus (опционально Profibus)
Две отдельные группы параметров электродвигателей
LCD панель на русском языке
Опциональная плата подключения энкодера
Встроенный ПЛК
Дроссель звена постоянного тока встроен в моделях 90-350 кВт (включительно)
Контроль и ограничение крутящего момента

Номинальная мощность:

0,75- 5,5 кВт, 220 В, 1ф.
0,75- 500 кВт, 380 В, 3ф.

Дополнительные опции
Модель	ESQ-770
Имя	Частотный преобразователь ESQ-770-4T0055G/0075P 5.5/7.5 кВт, 380В
Сетевой (входной) дроссель	Входной дроссель ACL-SN-5d5 5,5кВт
Моторный (выходной) дроссель	Выходной дроссель OCL-SN-5d5 5,5кВт
Входной ЭМИ фильтр	Входной ЭМИ фильтр RFI-SN-5d5 5,5кВт, 380В
Выходной ЭМИ фильтр	Выходной ЭМИ фильтр RFO-SN-5d5 5,5кВт, 380В
Тормозной прерыватель	Встроен
Тормозной резистор	Тяжёлая нагрузка: Тормозной резистор SN-3000W50RJ 3000 Вт, 50 Ом — 2 шт. последовательно. Легкая нагрузка: Тормозной резистор SN-1000W100RJ 1000 Вт, 100 Ом — 1 шт.
Выносной пульт	Съемный пульт управления.
Крепежное основание выносного пульта	Крепёжное основание выносного пульта управления для ESQ-770
Кабель для выносного пульта	Кабель управления ESQ-8PIN-1 (Витая пара)
Платы расширения	Плата энкодера SD6-PG01+ CAN для ESQ-770
